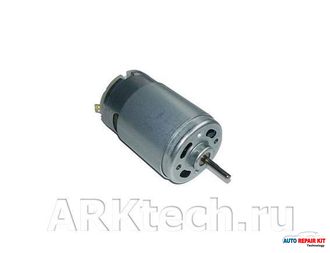

Моторчик вакуумного насоса ЦЗ W210 (модификация 1)
Моторчик для центрального замка Mercedes-Benz W210
Длина мотора: 57мм
Диаметр мотора: 37мм
Кол-во обмоток: 5
Напряжение: 12в
Длина вала: 18мм
Диаметр вала: 3мм
Моторчик полностью идентичен оригинальному электродвигателю, позволяет восстановить работоспособность вакуумного компрессора PSE, дополнительно установлен кулер для охлаждения коллектора и щёток.
Моторчик подходит к следующим блокам PSE:
A2088000148 |
A2088001048 A2108000248 |
A2108000348 A2108001148 |
A2108001248 |
A2108002148 |
A2108003048 Bosch 0132006338 Bosch 0132006356 Bosch 0132006364 Bosch 0132006899 |
Инструкция по замене моторчика в вакуумном насосе Мерседес W210
Ремонт вакуумного насоса W210 при сгоревшем моторчике JOHNSON заключается в замене электродвигателя. Для этого потребуется разобрать вакуумный компрессор PSE, открутить 3 винта на корпусе (TORX T10). Далее разомкнуть по периметру защёлки корпуса. Аккуратно извлечь из корпуса электрическую плату и моторчик.
Чтобы проверить работоспособность моторчика вакуумного насоса нужно отпаять от него один или все провода и подать на него напряжение 12в.
Для снятия графитового корпуса насоса с моторчика JOHNSON, нужно открутить 3 винта, снять верхнюю крышку насоса, кольцо статора насоса, извлечь графитовые пластины из ротора насоса.
Чтобы снять фиксатор ротора, нужно аккуратно двумя маленькими шлицевыми отвёртками отделить нижнюю часть графитового насоса от металлического основания корпуса. Возможно эти части будут приклеены между собой герметиком, тогда потребуется разделить их канцелярским ножом. После этого аккуратно снимаем с вала двигателя нижнюю графитовую часть корпуса вместе с ротором и фиксатором.
Меняем двигатель соблюдая полярность, на двигателе плюс обозначен красной меткой. И собираем всё в обратной последовательности.
