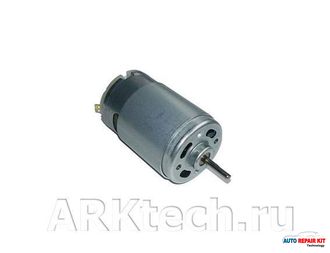

Моторчик вакуумного насоса ЦЗ W124

Моторчик полностью идентичен оригинальному электродвигателю, позволяет восстановить работоспособность вакуумного компрессора PSE, дополнительно установлен кулер для охлаждения коллектора и щёток.

Инструкция по замене моторчика в вакуумном насосе

Ремонт вакуумного насоса при сгоревшем моторчике JOHNSON заключается в

замене электродвигателя. Для этого потребуется разобрать вакуумный компрессор PSE, нужно разомкнуть по периметру защёлки корпуса. После снятия нижней части корпуса, нужно надавить на металлические контакты фишки с наружи и выдавить электронную плату из корпуса. Вместе с ней вытащить электродвигатель с посадочного места.

Чтобы проверить работоспособность моторчика вакуумного насоса нужно отпаять от него один или все провода и подать на него напряжение 12в.

Для снятия самого графитового корпуса с моторчика нужно открутить 3 винта TORX T10, снять верхнюю крышку насоса, кольцо статора насоса, извлечь графитовые пластины из ротора насоса.

Для того чтоб снять фиксатор ротора, нужно аккуратно двумя маленькими шлицевыми отвёртками отделить нижнюю часть графитового насоса от металлического основания корпуса. Возможно эти части будут приклеены между собой герметиком, тогда потребуется разделить их канцелярским ножом. После этого аккуратно снимаем с вала двигателя нижнюю графитовую часть корпуса вместе с ротором и фиксатором.

Меняем двигатель соблюдая полярность, на двигателе плюс обозначен красной меткой. И собираем всё в обратной последовательности.

Моторчик подходит к следующим блокам PSE:
